Montage eines 510 Watt Steckdosen PV-Kraftwerkes

Aufbau und Montage einer 510 Watt Mini-Photovoltaikanlage als Eigenverbrauchsanlage mit Steckdosenanschluss und Überwachung im Sunnyportal:



2 Yingli Panda 60 Cell Module YL255C-30b - 255 Watt

2 SMA SunnyBoy 240

Sunny Multigate




Ein PV-Modul von 255 Watt und ein Wechselrichter gleicher Größe, durch Kabel und Stecker mit dem privaten Hausnetz verbunden, können den (Bezugs)Zähler langsamer laufen lassen, wenn die Sonne scheint. Solche Module finden Platz auf dem Balkon oder an die Wand gelehnt, nach Süden ausgerichtet und gut befestigt.

Sunnyboy 240


Der Modulwechselrichter vom SMA hinter einem PV-Modul installiert

PV-Kleinstanlagen sind ein wichtiger Baustein der dezentralen Energiewende. Damit kann jeder einen kleinen Beitrag leisten.

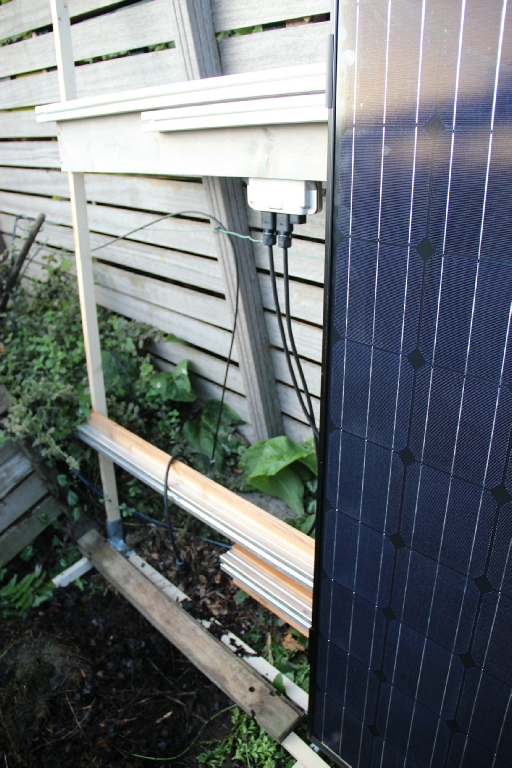

Versuch auf einer Holzunterkonstruktion


Versuch mit enem Aluminium Untergestell, 45 Grad, drei Dreiecke und 2 Verbände.

Die fertige Steckdosen PV-Anlage 500 Watt


Die Internetanbindung zum Sunnyportal erfolgt momentan noch per manueller  Kabelverbindung. Entweder ein WLAN Repeater oder ein Powerla-Modul werden eine dauerhafte automatische Überwachung ermöglichen.

Steckdosen Photovoltaikanlage 500 Watt mit zwei Modulenan einer Wand aufgebaut Steckdosen PV-Anlage auf einer Aluminium Unterkonstruktion fertig aufgebaut Steckdosen Photovoltaikanlage 500 Watt mit zwei Modulen auf einer Unterkonstruktion
Sparsames Haus - Optimiert zur Nutzung regenerativer Energien

Probebetrieb einer PV-Hauswandanlage mit Steckdosenanschluss


Die Aufstellung erfolgte an einer Hauswand, hinterden Modulen liegt jeweils ein Wechselrichter und die Verbindung zum Netz geht über das SMA Multigate. Eine solche Anlage kann an jedem Balkon Verwendung finden.




Sunny Multigate in einer witterungsgeschützen Unterverteilung verbaut






Die Netzwerk und Steckdosen Anschlussverkabelung am Sunny Multigate


SMA Mini Balkonanlage - Was ist ein Mini Wechselrichter? Steckdosen Photovoltaikanlage 500 Watt mit zwei Modulen an einer Hauswand

Optimierung 01/2015 - Übertragung der Daten mit Fritz Powerllan


Die Internetanbindung zum Sunnyportal erfolgt jetzt über das Stromkabel. Details zur Montage erden demnächst folgen.

SMA Multigate als Schnittstelle zur Steckdose in Verbindung mit einem PowerLan Moduk zur Internetanbindung über das Stromkabel Steckdosen Photovoltaikanlage an einem Zaum montiert Steckdosen Photovoltaikanlage 500 Watt mit zwei Modulen provisorische Verkabelung Steckdosen Photovoltaikanlage Montage SMA Multigate in ein Gehäuse einbauen Steckdosen Photovoltaikanlage SMA Multigate im Gehäuse eingebaut Ertäge eienr Steckdosen PV-Anlage/Balkonkraftwerk graphisch dargestellt

Was bringt eine Steckdosen PV-Anlage?


Der Eigenverbrauch wir durch die Anlage zwischen 12 und 16 Uhr auf Null Netzbezug reduziert. Bei dieser Anlage geht die überschüssige Energie in das Speichersystem.


Durch den eingebauten Internetanschluss übertragen die Wechselrichter ihre Erträge direkt an das SunnyPortal.

Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Erträge grafisch dargestellt

Eigenverbrauch senken

Die zusätzliche Einspeisung senkt den Energiebedarf imHaus.

Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Erträge pro Tag grafisch dargestellt Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Erträge pro Monat grafisch dargestellt

Erträge pro Tag im April


Erträge im April 2015


Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Erträge pro jahr grafisch dargestellt

Erträge einer 510 W Steckdosenanlage im Jahr 2015


Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Erträge am Tag grafisch dargestellt

Erträge pro Tag im April

Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Erträge pro Tag grafisch dargestellt Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose

Erträge pro Tag im April


Die Anlage


Balkonkraftwerk - Guerilla PV - Die PV-Anlage für die Steckdose - Überall zu montieren (Quelle: SMA)
