Montage der thermischen Solaranlage

Hier können Sie die einzelnen Schritte der Dachmontage der 14,8 m² großen thermischen Solaranlage mit Pufferspeicher für Warmwasser und Heizungsanbindung sehen

Die Unterkonstruktion |


Sparrenanker und Montageschienen auf dem Dach montieren

Kollektoren |

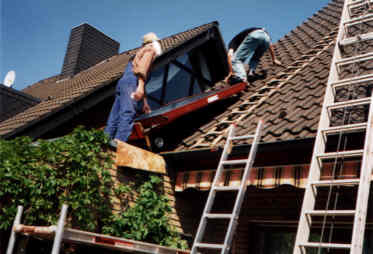

Mit etwa 40 kg Gewicht pro Kollektor ist der Transport auf das Dach nicht ganz unproblematisch.

Montage auf 45° |

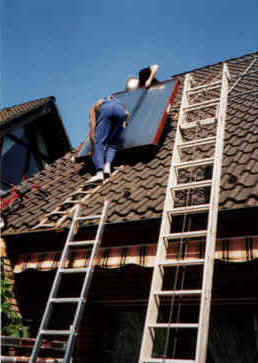

Transport Kollektor thermische Solaranlage auf Dach

Weitere Bilder von der Montage einer 14,8 m² großen thermischen Solaranlage von Solar Projekt zur Erzeugung von Warmwasser und zur Heizungsunterstützung

Montage |


Wegen der starken Sonneneinstrahlung war eine Abdeckung des Kollektors besonders wichtig, da sonst das Anfassen schon nach kurzer Zeit nicht mehr möglich war.

Sonne pur |


l

Fortschritte  |

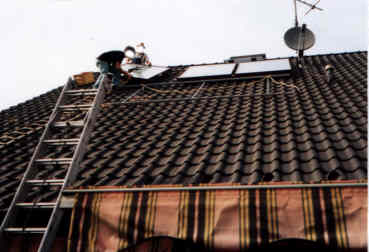

Kollektor drei ist an der Reihe

Es geht weiter |

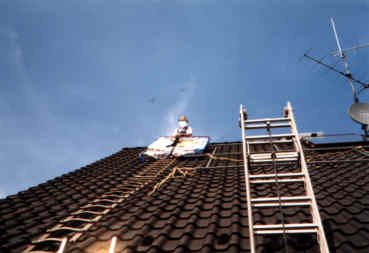

Montage erster Kollektor einer thermischen Solaranlage Montage erster Kollektor einer thermischen Solaranlage 2 Montage zweiter Kollektor einer thermischen Solaranlage

Und noch mehr Bilder von der Montage einer 14,8 m² großen thermischen Solaranlage zur Erzeugung von Warmwasser und zur Heizungsunterstützung

14,8 m² thermische Solaranlagen|

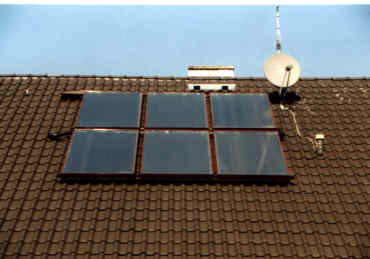

Geschafft!

Na ja, ein paar kleine Undichtigkeiten waren natürlich auch noch vorhanden. Insbesondere, da die Verbindungsklemmringe ohne Silikonfett zuerst nicht in die richtige Position rutschten und damit nicht vollständig abdichteten.

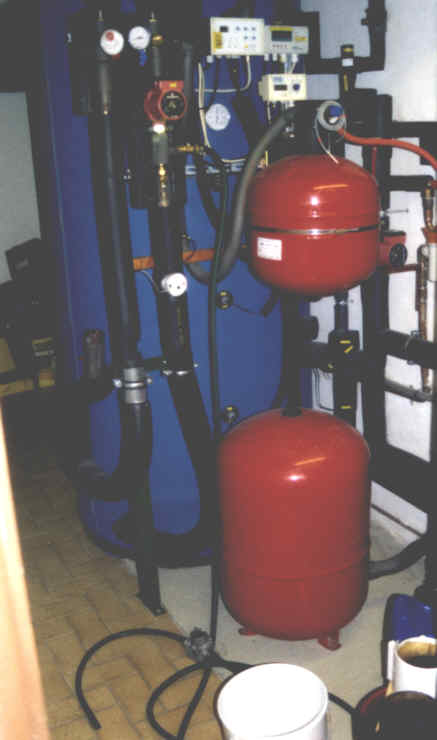

Pufferspeicher und Kellereinbauten |


Aber danach konnten wir unseren ersten "Dampf" produzieren...

Anlagenstillstandstemperaturen von mehr als 150 ° C sind ohne Probleme zu erreichen, was der Anlage aber nicht schadet.

Steuerung für Pumpen und Mischventil  |


Wir verwenden folgende Steuerung der Firma Technische Alternative UVR 42, die 1998 auch von der Firma Solarprojekt Energiesysteme GmbH Weingarten als Phönix Lieferant unter der Bezeichnung SP2 vertrieben wurde.

Thermische Solarananlage auf einen Gründach  | zur Bildergalerie


So lassen sich unschöne Fertiggaragen für die Nutzung der Sonnenenergie für die Warmwassererzeugung und Heizungsunterstützung nutzen.

Fertige Montage thermische Solaranlage mit 6 Kollektoren Thermische Solaranlage mit Pufferspeicher und Steuerung Thechnische Alternative UVR42 Steuerung thermische Solaranlage Montage thermische Solaranlage für Warmwasser und Heizungsunterstützung auf einem Gründach
Sparsames Haus - Optimiert zur Nutzung regenerativer Energien Montage Kollektor thermische Solaranlage Montage Unterkonstruktion thermische Solaranlage
