Magnetit und Rostschlamm befinden sich im Heizungswasser. Durch die Verwendung hocheffizienter Heizungsumwälzpumpen, die permanentmagnetische Rotoren nutzen, kann es zu unerwünschten Ablagerungen an der Pumpe kommen.

Magnetischen Schlammabscheider Spirotech MB3 montieren

Einbau eines Schlammabscheiders SpiroTrap MB 3 von Spirotech. Hier als umgelabelte Variante von Buderus.

Sparsames Haus - Optimiert zur Nutzung regenerativer Energien

Nach oben Alte Heizungen
Brennwerttherme Remeha Wartung Remeha Quinta
Umbau Leistungsänderung Remeha Quinta Paradigmna Modula I
Heizungssteuerungen Sparpumpe einbauen
Sparsame Zirkulationspumpe Pumpenkopftausch
Kosten und Nutzen Thermostatventil
Batterietausch Wämemengenzähler Magnetischer Schlammabscheider
Eine Heizungsmodernisierung mit ZWS Kosten und Nutzen einer Brennwertherme
ZWS ein Fazit Isolierung der Heizungsanlage
Schornsteinsanierung Solarpufferspeicher von ZWS
Energiesparende Umwälzpumpen Montage Remeha Quinta von ZWS
Baugleichheiten Remeha Quinta Demontage alte Heizung

schlammabscheider_spirotech_mb3_in_heizungsanlage_einbauen_magneten_aufsetzen

Den Magneten überstülpen

schlammabscheider_spirotech_mb3_in_heizungsanlage_einbauen

schlammabscheider_spirotech_mb3_in_heizungsanlage_einbauen_8

schlammabscheider_spirotech_mb3_in_heizungsanlage_einbauen_Dämmschale setzen

Der Zusammenbau

In umgekehrter Reihenfolge

Spirotech MB3 Schlammabscheider mit Magnet in einer Heizungsanlage montieren

Geeignete Position suchen

Isolierung entfernen

schlammabscheider_spirotech_mb3_in_heizungsanlage_einbauen_Verschraubungen setzen

Rohr freilegen

60 mm aussägen

Klemmring-verschraubung aufsetzen

Unterteil einsetzen und Verschraubung anziehen

SpiroTrap MB 3

Der Schlammabscheider mit Magnet

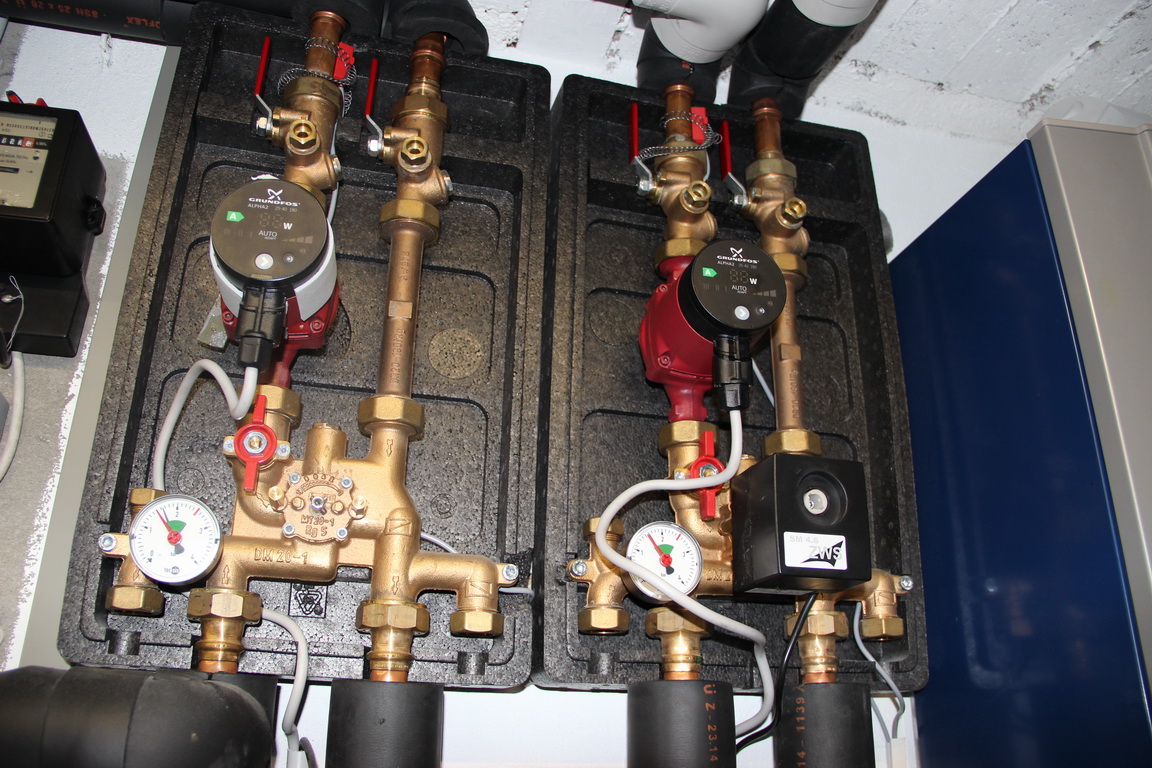

Hocheffizienzpumpe tauschen - Grundfos Alpha Pro wird zur Alpha 2

schlammabscheider_spirotech_mb3_in_heizungsanlage_einbauen_Abscheider_fixieren

Schlamm-abscheider aufsetzen

Ablagerungen entnommen nach ca. 1 Stunde |

Was bringt der Schlammabscheider?

Ablagerungen entnommen nach ca. 1 Stunde |

Die Schlammgewinnung?

Das aufgefangene Heizungswasser aus dem Schlammsbscheider

Alles ist Magnetisch!

Wer hätte das erwartet?

Getrockneter Schlamm aus einem Heizungs-Schlammabscheider - Magnetit im Heizungswasser -

Welchen Einfluss hat schmutziges Heizungswasser auf den Betrieb von energiesparenden Heizungspumpen? Lesen Sie dazu einen praktischen Erfahrungsbericht

Magnetische Ablagerungen

Ablagerungen nach einigen Betriebsjahren

Magnetische Ablagerungen an einer Hocheffizienzpumpe - Der Pumpenkopf

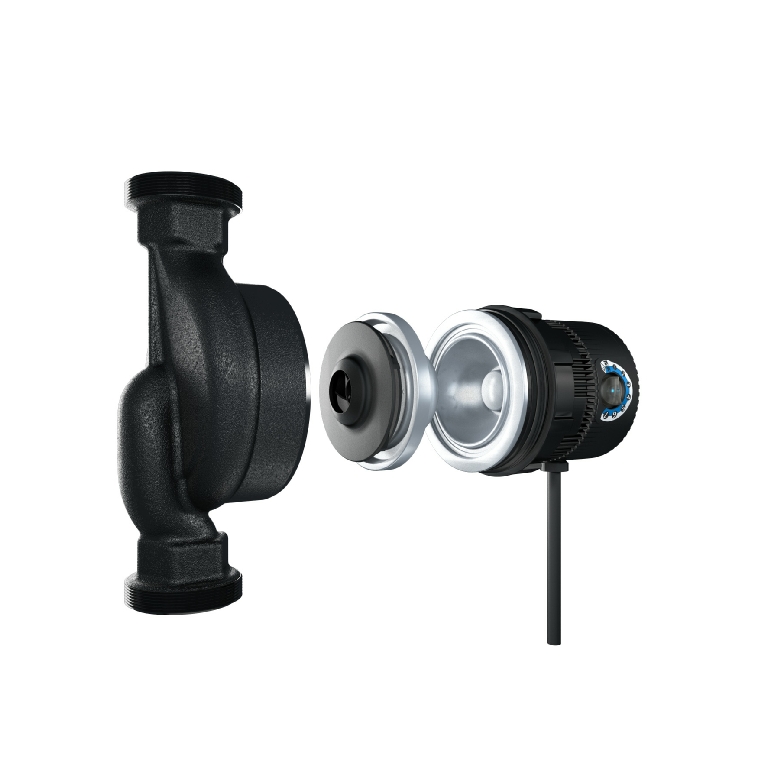

Der Pumpenaufbau

Magnetische Ablagerungen am Förderrad

Magnetische Ablagerungen an einer Laing Ecocirc Sparpumpe - Das Förderrad

Magnetische Ablagerungen genauer betrachtet

Magnetische Ablagerungen an einer sparsamen Heizungspumpe

Führte diese Ablagerung zum Pumpenausfall?

Diese Pumpe ist nach ca. 4 Jahre im Kreislauf einer thermischen Solaranlage ausgefallen. Alle Leitungen sind aus Kupfer, Edelstahlwellrohr sowie Messing Verbindungen. Eigentlich alles nicht magnetische Materialien. Aber auch hier entsteht das Magnetit. Ob daraus der Pumpenausfall entstehen konnte ist nicht geklärt.
